rifd仓库管理标签如何制作及应用案例

仓库管理是很多企业都有的管理模块，随着信息化发展，各种管理软件和硬件不断应运而生，采用条码或二维码为货物、货架、托盘等进行编码的方式管理成为目前主流。然而为了更便利、高效的进行管理，RFID技术逐渐走进人们视野。如何利用rifd仓库管理标签提高仓库管理效率成为行业内不短思考的问题。

仓库管理系统将rifd仓库管理标签、条形码等自动识别技术应用于仓库管理，对仓库的到货检验、入库、出库、调拨、移库移位、库存盘点等各个作业环节的数据进行自动化的数据采集，保证仓库管理各个作业环节数据输入的效率和准确性，确保企业及时准确地掌握库存的真实数据，合理保持和控制企业库存。通过科学的编码，还可方便地进行物品的批次、保质期等进行管理

rifd仓库管理标签标签主要由底材、天线及芯片组成，天线层是主要的功能层，其目的是传输最大的能量进出标签芯片。与传统蚀刻法，绕线法相比，标签天线的直接印制法大大节约了成本。

　　1.rifd仓库管理标签天线的传统制造工艺 采用蚀刻方式加工制备rifd仓库管理标签天线
　　天线在蚀刻前应先印刷上抗蚀膜，首先将PET薄膜片材两面覆上金属（如铜、铝等）箔；然后采用印刷法（丝网印刷，凹印等）或光刻法，在基板双面天线图案区域印刷抗蚀油墨，用以保护线路图形在蚀刻中不被溶蚀掉：然后进行蚀刻，即将印刷油墨图案已固化的片材浸入蚀刻液中，溶蚀掉未印刷抗蚀油墨层区域的金属；然后再去除薄膜片材天线图案金属层上的抗蚀刻油墨，这样就得到了标签天线。或者采用光刻法，在覆铜基板表面预先涂布光敏抗蚀膜，并用相应的掩膜覆合曝光，经过显影腐蚀，除去版上残留抗蚀膜，就得到一个完整的天线图形。

　　目前。铜导线绕制rifd仓库管理标签天线的制造工艺通常是使用自动绕线机进行，即直接在底基载体薄膜上绕上涂覆了绝缘漆，并使用低熔点烤漆的铜线作为rifd仓库管理标签天线的基材，最后用黏合剂对导线与基材进行机械固定。但对于RF19电子标签来说成本太高。

　　2.rifd仓库管理标签天线印制工艺
　　基于传统标签天线制备方法中存在的污染环境、成本较高的弊端，且工艺复杂，成品制作时间长，必将被新的工艺所替代。采用印刷方式直接印制rifd仓库管理标签天线是一种环保节能、低成本的制造工艺。现有可行的印制rifd仓库管理标签天线的印刷方式有丝网印刷和喷墨印刷。

　　丝网印刷是使用模版直接印刷的过程，即用导电油墨直接印刷在纸基或塑料薄膜卷材上，其一般工艺流程为： rifd仓库管理标签天线的丝网印刷就是把导电油墨由网版的另一侧以刮板将油墨扫压过网版，而油墨则穿透过网版上天线图样的网孔间隙，粘印在被印刷的底材上。在进行rifd仓库管理标签天线印刷时，由于不同工作频率的RFID标签的天线线圈将对应不同的圈数，线圈厚度和每一圈之间的距离（如HF波段使用13.56MHz的芯片，通常它要求线圈圈数为6，厚度约为20um：UHF波段使用868MHz和950MHz的芯片，线圈截面厚度约为4um），故所印刷的墨层厚度、每一道线的宽度和干燥后的图形轮廓都有严格的允差范围（如两次重叠套印的误差必须在0.1mm之内）。

　　网版印刷的墨层厚度最多可以达到100um，是柔印、胶印和凹印的几倍，这对于用导电油墨印刷rifd仓库管理标签天线是十分有利的。在实际印刷电路生产中，墨层厚度的要求一般在8～12um，其干燥则可以采用UV，IR及热风等方式来完成。

喷墨印刷法制备天线

　　丝网印刷在一定程度上节约了成本，但其油墨采用70%左右的高银含量的导电银浆，得到15～20um之间的天线，属于厚膜印刷方式，成本高，且印刷过程中有溶剂排放，墨层柔顺性较差。采用喷墨打印机制备导电线路，只需要根据计算机系统设计的图案，由喷墨打印机的喷头将导电墨水喷涂到基板上而形成导电线路。喷墨印刷方式作为非传统印刷，在天线制作方面由于其制作周期短、无污染、成本低等特性被广泛关注。国内外很多知名院校、研究所长期致力于喷墨导电墨水的研究，取得了显著的成就。北京印刷学院以李露海教授为带头人的科研团队成功研制出导电膜厚度在1um左右，电阻达到1Ω左右的喷墨导电墨水：美国Kovio公司在2008年推出了用喷墨打印纳米硅墨水制备的FFD，成为喷墨打印墨水第一个商业成功的案例；韩国顺天大学2009年研制出基于碳纳米管墨水的全印刷1-bit射频标签。

　　采用喷墨印刷来进行rifd仓库管理标签的制作可分为3种方式：①使用喷墨印刷方式把抗蚀油墨、阻焊油墨和字符油墨等喷射到覆铜板上，经过固化后得到成品；②采用含有纳米金属颗粒的导电墨水直接将电路图形喷在聚酯片基上，经过低温烧焙固化，形成电路：③通过采用相应特性的墨水，采用喷墨印刷的方法制造RFID标签中的电容器及电阻器等电子器件。与传统的印刷方式相比。采用喷墨印刷的方式可以达到更快的生产速度，印刷成本也有所降低，更重要的是能够增加其布线密度，从而提高成品质量。

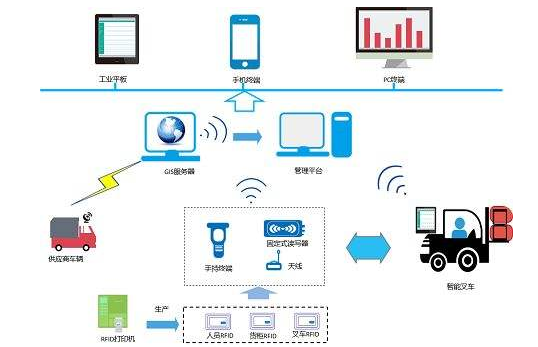

今天我们介绍一下仓库管理中RFID车载读写方案的应用实例：

1、先在产品外箱、托盘以及货架上附上rifd仓库管理标签

2、再通过对叉车改造，在叉车前端增加rifd仓库管理标签读写器和天线，在叉车内部增加带有控制系统的工业平板电脑。

3、接下来在叉车托起货物时，叉车前端的RFID读写器将通过天线扫描托盘和外箱的rifd仓库管理标签，实时进行关联绑定，形成合集。

4、最后在将整托货物送入货架时，再次开启叉车前端的rifd仓库管理标签读写器，扫描货架上的rifd仓库管理标签，实时将整托货物与货架进行绑定关联。

5、通过上述程序记录了入库时间、库位信息、货物关联信息，为后续的库位管理、库龄管理、先进先出、库存盘点提供了基础数据

再将货物铲出的过程，扫描货架标签在车载电脑上选择解绑，同时将货物与订单进行关联出库，利用叉车前端的rifd仓库管理标签读写器瞬间完成了订单关联、货架解绑、库位信息更新等一系列的动作，大幅度提高了工作效率。

对库存品进行科学编码，根据不同的管理目标（例如要追踪单品，还是实现保质期 /批次管理）对库存品进行科学编码，在科学编码的基础上，入库前贴上条码标签或者rifd仓库管理标签，以便于后续仓库作业的各个环节进行相关数据的自动化采集。

对仓库的库位进行科学编码，并用条码符号加以标识，实现仓库的库位管理。入库时采用手持数据采集终端登记库存品所入的库位，同时导入管理系统 。仓库的库位管理有利于在大型仓库或多品种仓库中快速定位货品所在的位置，有利于实现先进先出的管理目标及仓库作业的效率。

仓库管理系统rifd仓库管理标签后，可以从以下各方面得到直接的或间接的收益：

1) 在仓库管理中应用条码/rifd仓库管理标签技术，实现数据的自动化采集，去掉了手工书写单据和送到机房输入的步骤，能大大提高工作效率。

2) 解决库房信息陈旧滞后的弊病。一张单据从填写、收集到键盘输入，需要一天或更长的时间。这使得生产调度员只能根据前几天甚至一周前的库存信息，为用户定下交货日期。

3) 解决手工单据信息不准确的问题（主要是抄写错误，键入错误），从而达到提高生产率、明显改善服务质量、消除事务处理中的人工操作、减少无效劳动、消除因信息不准引起的附加库房存量、提高资金利用率等目的。

4) 将单据所需的大量纸张文字信息转换成电子数据，简化了日后的查询步骤， 工作人员不用再手工翻阅查找各种登记册和单据本，只需输入查询条件，计算机在很短的时间内就会查到所需记录，并将内容显示在屏幕上，大大加快了查询速度。提高生产数据统计的速度和准确性，减轻汇总统计人员的工作难度。

对于大型的仓库，由于仓库作业无法在计算机旁直接作业，可给生产现场作业人员配备带有条码、rifd仓库管理标签扫描功能的手持数据终端，进行现场的数据采集，手持数据终端通过wi-fi无线网络实时与系统通信。对RFID技术在整个供应链管理方面还有更多应用技巧和专业设备在为新老客户提供着技术保障服务。例如：RFID通道门、RFID矩阵定位、RFID智能货架、RFID自助ATM、RFID产线赋码等等。

rifd仓库管理标签广泛应用于仓库管理、防窜货、物流管理等等领域，我们还将一如既往的为企业提供最专业、最准确的rifd仓库管理标签解决方案。
